一窺堂奧 鏡頭剖面結構

這是『半顆』展示用的鏡頭，很幸運的得以收入；

由照片可清楚看到其規格為：鏡組四群四片、焦距為 135mm/F2.8、光圈結構已拆除。

這個有趣的收藏品在防潮箱已躺了好些日子了！

就用它來做一些平常可能不太有機會的實驗、照片、並寫些記錄文章。

對於非業界的人而言，對於光線在鏡頭中的行進路線，大概只能想像或看廠商文件略知一二；

而今天就以雷射光束來試試，親眼一窺光之堂奧...。

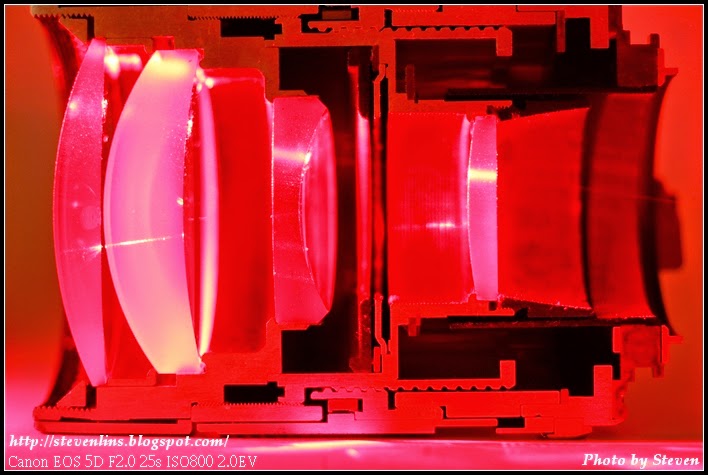

01 終於可清楚看見光線的折射行進路線，但也看同時看到了些明顯的鏡間反射。

02 將光源更靠近鏡片邊緣，光路的折射更明顯了。

03 換一角度拍一張，這張明顯可見後鏡片反射造成的影響，獨立形成另一光路。

04 裝上相機，看來真是有趣！

06 試拍一張看看...。因為有一半中空，讓太多外界四周的強光、雜光進入機室；照片就成這樣了。

07 若用不透光布或紙板遮住半部中空部分和機身室，可得渙散但完整的影像。

08 最後，裝上正常的 135/2.8 鏡頭拍一張，可見差異之大。
